眾所周知的(de)是，現(xian)代(dai)機械工業的(de)生(sheng)產(chan)特點為品(pin)種多(duo)、批量小、精度高(gao)、更新(xin)快。帶(dai)來傳統生(sheng)產(chan)技術存在的(de)問題：小批量生(sheng)產(chan)采(cai)用(yong)(yong)先進(jin)工藝、專用(yong)(yong)工裝不經濟(ji)，但高(gao)、精、尖產(chan)品(pin)不用(yong)(yong)不行；現(xian)行生(sheng)產(chan)準備周期長(chang)，趕不上產(chan)品(pin)更新(xin)需要；產(chan)品(pin)更新(xin)快，采(cai)用(yong)(yong)專用(yong)(yong)夾(jia)具(ju)造成積(ji)壓(ya)。為解(jie)決(jue)這一矛盾，現(xian)代(dai)機床夾(jia)具(ju)往精密化、高(gao)效化、柔(rou)性化方(fang)向發展。我們今天談(tan)談(tan)一種高(gao)效的(de)夾(jia)具(ju)。
十字叉軸
這是萬向節軸十(shi)字叉軸，因其對稱的(de)外形和(he)軸承安裝面位置，要加(jia)工(gong)此類(lei)零件(jian)必須要固定的(de)工(gong)裝才能(neng)完成。在(zai)(zai)過去加(jia)工(gong)萬向節軸十(shi)字叉軸需要在(zai)(zai)特殊(shu)的(de)大(da)容量(liang)機(ji)床上加(jia)工(gong)制(zhi)造，設備成本高，所耗(hao)工(gong)時長。以前(qian)的(de)時候加(jia)工(gong)這類(lei)零件(jian)其實非(fei)常復(fu)雜(za)，現在(zai)(zai)的(de)話，出現了分度卡(ka)盤

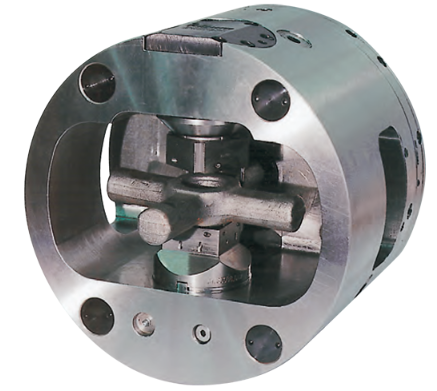

分度卡盤實體圖
全自(zi)(zi)動分(fen)度(du)卡盤的特點就是一(yi)次裝夾(jia)即可(ke)實現自(zi)(zi)動分(fen)度(du), 對工件進行多面(mian)換位、多工序加(jia)(jia)工。還可(ke)按工件不同(tong)形狀的要求(qiu), 設(she)計(ji)組裝成不同(tong)等分(fen)的自(zi)(zi)動旋轉分(fen)度(du)。全自(zi)(zi)動分(fen)度(du)卡盤可(ke)以對原(yuan)有設(she)備進行升級改造(zao)，將傳(chuan)統的多次裝夾(jia)多序加(jia)(jia)工模式優化(hua)為一(yi)次裝夾(jia)多序加(jia)(jia)工模式，提升原(yuan)有設(she)備的自(zi)(zi)動化(hua)程度(du)，提高加(jia)(jia)工精度(du)和生產效率，降低生產成本。
分度卡盤結構圖
分(fen)度(du)(du)卡(ka)(ka)(ka)盤的分(fen)度(du)(du)原理(li)是：卡(ka)(ka)(ka)盤體中(zhong)(zhong)(zhong)的組合(he)式液壓油缸(gang)可實(shi)現夾(jia)(jia)(jia)爪(zhua)(zhua)的夾(jia)(jia)(jia)緊(jin)(jin)一(yi)(yi)分(fen)度(du)(du)一(yi)(yi)鎖(suo)緊(jin)(jin)定(ding)位一(yi)(yi)松開。為了使工(gong)件(jian)分(fen)度(du)(du)和(he)鎖(suo)緊(jin)(jin)。組合(he)缸(gang)中(zhong)(zhong)(zhong)有轉(zhuan)位活塞(sai)缸(gang)和(he)定(ding)位活塞(sai)缸(gang)，壓力油經(jing)分(fen)油器(qi)進入油缸(gang)體。在卡(ka)(ka)(ka)盤的上下(xia)端各裝一(yi)(yi)支夾(jia)(jia)(jia)緊(jin)(jin)工(gong)件(jian)的卡(ka)(ka)(ka)爪(zhua)(zhua)，其中(zhong)(zhong)(zhong)一(yi)(yi)卡(ka)(ka)(ka)爪(zhua)(zhua)與(yu)分(fen)度(du)(du)方(fang)塊相連，通過轉(zhuan)位活塞(sai)撥(bo)動(dong)方(fang)塊及卡(ka)(ka)(ka)爪(zhua)(zhua)轉(zhuan)角(jiao)，定(ding)位活塞(sai)鎖(suo)緊(jin)(jin)定(ding)位，轉(zhuan)角(jiao)與(yu)鎖(suo)緊(jin)(jin)動(dong)作互(hu)鎖(suo)，即(ji)完(wan)成工(gong)件(jian)自(zi)動(dong)分(fen)度(du)(du)、旋轉(zhuan)角(jiao)度(du)(du)和(he)鎖(suo)緊(jin)(jin)定(ding)位。另一(yi)(yi)卡(ka)(ka)(ka)爪(zhua)(zhua)與(yu)夾(jia)(jia)(jia)緊(jin)(jin)活塞(sai)相連，通過活塞(sai)往復位移，對工(gong)件(jian)進行(xing)夾(jia)(jia)(jia)緊(jin)(jin)和(he)松開。
全自(zi)動液壓分度(du)卡盤優點：
1. 可加(jia)工(gong)十字(zi)軸、閥門、閥體等四面等分工(gong)件和其余二通、三通、四通等工(gong)件。
2. 可(ke)(ke)實(shi)現不停車完成15°30°45°60°90°180°的自(zi)動分度功(gong)能(neng)，可(ke)(ke)編程。
3. 一次裝夾即(ji)可完成全部加工。大(da)大(da)減輕了操作工的勞動強度，節省勞動力(li)。
4. 適用于數(shu)控車床, 稍加改進后還可用于銑床、刨床和磨床。
