本篇內容將會分享：快換夾具常見的接口種類、接口選用原則、快換系統的視頻講解、以及零點定位系統在發動機盤環件中的應用。很多零件在加工中(zhong)準確定位和安(an)裝一般需要停機(ji)輔助時間，而帶機(ji)外定位找(zhao)正的(de)系統可以(yi)解決(jue)此弊端。

快換夾具常見的接口種類

目(mu)前，市場(chang)上常見快換夾(jia)具的(de)接口按(an)形(xing)狀分主要有(you)：片狀(EROWA、3R定位(wei)(wei)片)，柱狀(VB、JERGENS球鎖、HAINBUCH、SCHUNK、AMF)，短圓錐(zhui)(HSK、EROWA的(de)MTS托板系統及(ji)3R、AMF、SCHUNK零點定位(wei)(wei))，異(yi)形(xing)(3R的(de)齒形(xing))等。

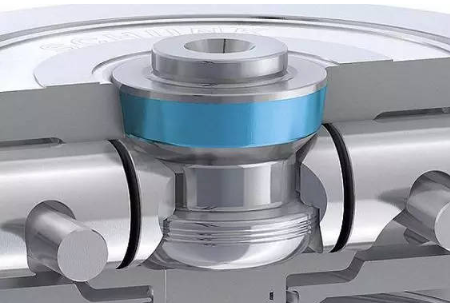

圖1 短圓錐接口

快換夾具的(de)接口(kou)從原理上分主要(yao)有：微變形型(EROWA、3R的(de)片狀)；精(jing)密配(pei)合(he)型(VB、SCHUNK、AMF的(de)柱狀)；過盈配(pei)合(he)型(JERGENS球鎖、HAINBUCH的(de)柱狀);過定位(wei)型(HSK的(de)錐面組合(he))等。

圖2 HSK原理接口

快換夾具接口選用的原則

快換夾具接口選用原則最主要的是基準重合的原則：

• 對產品加工精(jing)度高，切削力大的大型(xing)零件可選3R、 EROWA、AMF等零點定位系(xi)統，重復(fu)定位精(jing)度在0.002～0.005之間(jian)，其工裝(zhuang)成本高；

• 對加(jia)工精(jing)度(du)高，切削力(li)輕(qing)(磨(mo)削，電加(jia)工等)的小型零件可(ke)選EROWA卡盤定(ding)位(wei)片系統，重復定(ding)位(wei)精(jing)度(du)在0.005之(zhi)內，其(qi)工裝成本較高；

• 精度高的中小形(xing)零件可選用(yong)HAINBUCH定位(wei)(wei)銷系統(tong)，重復定位(wei)(wei)精度在(zai)0.003之內，其工裝成本較高；

• 對精度適中的(de)大中小形(xing)零件可(ke)選用JERGENS球鎖定位(wei)銷系(xi)統，重復定位(wei)精度在±0.013之內(nei)，其(qi)工(gong)裝成(cheng)本較(jiao)低(di)。
