發動機用(yong)曲(qu)軸、凸輪軸和(he)(he)缸套等軸類部件在加(jia)工(gong)(gong)的每個工(gong)(gong)序均會使用(yong)到卡(ka)(ka)盤(pan)，在加(jia)工(gong)(gong)中卡(ka)(ka)盤(pan)具有定心(xin)、夾持和(he)(he)驅動工(gong)(gong)件的作用(yong)。根(gen)據卡(ka)(ka)盤(pan)夾持工(gong)(gong)件維持中心(xin)的能力(li)，分為剛性卡(ka)(ka)盤(pan)和(he)(he)浮動卡(ka)(ka)盤(pan)。本(ben)文主要(yao)探討這兩種(zhong)卡(ka)(ka)盤(pan)的選(xuan)用(yong)原則和(he)(he)日常(chang)維護要(yao)點。

一、兩種卡盤結構調整

剛性(xing)卡(ka)(ka)盤與浮動卡(ka)(ka)盤在結構、調(diao)(diao)整方式上存在很大差(cha)別，以日(ri)本某品牌系列卡(ka)(ka)盤為例(li)，圖1所(suo)示(shi)為浮動卡(ka)(ka)盤動作過(guo)程：工件(jian)在定位支(zhi)撐塊和(he)頂尖的作用下，進行軸向和(he)徑向定位夾(jia)緊，然(ran)后卡(ka)(ka)盤油(you)缸通(tong)過(guo)拉桿，帶動卡(ka)(ka)盤中心拉桿、間(jian)隙調(diao)(diao)整板、卡(ka)(ka)爪臂(bei)支(zhi)撐盤、球形關節和(he)卡(ka)(ka)爪臂(bei)動作，最終實(shi)現卡(ka)(ka)盤卡(ka)(ka)爪夾(jia)緊工件(jian)。

當(dang)出現卡(ka)(ka)盤(pan)(pan)(pan)3個卡(ka)(ka)爪(zhua)(zhua)(zhua)組成(cheng)的中(zhong)心(xin)與工件中(zhong)心(xin)同軸度(du)偏差大時，先與工件接觸的卡(ka)(ka)盤(pan)(pan)(pan)卡(ka)(ka)爪(zhua)(zhua)(zhua)會(hui)受(shou)力F2，通過卡(ka)(ka)爪(zhua)(zhua)(zhua)臂、球(qiu)形(xing)關節傳遞給卡(ka)(ka)爪(zhua)(zhua)(zhua)臂支(zhi)撐(cheng)盤(pan)(pan)(pan)，F3作用(yong)在(zai)卡(ka)(ka)爪(zhua)(zhua)(zhua)臂支(zhi)撐(cheng)盤(pan)(pan)(pan)上，對于(yu)浮(fu)動(dong)(dong)卡(ka)(ka)盤(pan)(pan)(pan)，卡(ka)(ka)盤(pan)(pan)(pan)中(zhong)心(xin)拉桿(gan)與卡(ka)(ka)爪(zhua)(zhua)(zhua)臂支(zhi)撐(cheng)盤(pan)(pan)(pan)之間存在(zai)間隙，卡(ka)(ka)爪(zhua)(zhua)(zhua)臂支(zhi)撐(cheng)盤(pan)(pan)(pan)在(zai)力F3的作用(yong)下(xia)，利(li)用(yong)浮(fu)動(dong)(dong)間隙（間隙調(diao)整板、卡(ka)(ka)盤(pan)(pan)(pan)中(zhong)心(xin)拉桿(gan)和(he)卡(ka)(ka)爪(zhua)(zhua)(zhua)臂支(zhi)撐(cheng)盤(pan)(pan)(pan)共同組成(cheng)了(le)卡(ka)(ka)盤(pan)(pan)(pan)的浮(fu)動(dong)(dong)機構(gou)），會(hui)向著(zhu)力的方向運動(dong)(dong)，直至3個卡(ka)(ka)爪(zhua)(zhua)(zhua)完全夾緊工件。

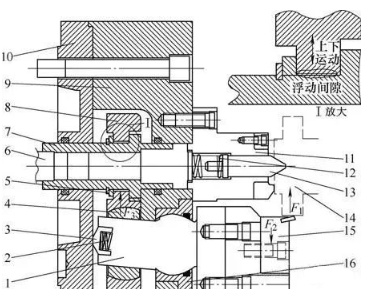

圖1　浮動卡盤結構(gou)

1．卡(ka)爪臂 2 、12．矩形彈簧 3．球形頂(ding)蓋           4．球形關節

5．間(jian)隙調整板 6．油缸拉桿(gan) 7．卡(ka)盤中心拉桿(gan)

8．卡爪(zhua)臂支撐盤(pan) 9．卡盤(pan)本(ben)體 10．卡盤(pan)后(hou)端蓋

11．定(ding)位支(zhi)撐塊 13．頂尖 14．被加工工件

15．卡盤卡爪 16．球形支撐

圖(tu)2所(suo)示為剛性卡(ka)(ka)(ka)盤(pan)動作過(guo)程：工(gong)件(jian)(jian)在(zai)定位支(zhi)撐(cheng)塊和頂尖(jian)的作用下，進行軸向和徑向定位夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)，然后卡(ka)(ka)(ka)盤(pan)油缸通(tong)過(guo)拉(la)桿，帶動卡(ka)(ka)(ka)盤(pan)中(zhong)心(xin)拉(la)桿、球(qiu)形(xing)(xing)關節和卡(ka)(ka)(ka)爪(zhua)(zhua)臂動作，最終實現卡(ka)(ka)(ka)盤(pan)卡(ka)(ka)(ka)爪(zhua)(zhua)夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)工(gong)件(jian)(jian)。由(you)于(yu)卡(ka)(ka)(ka)盤(pan)中(zhong)心(xin)拉(la)桿與(yu)球(qiu)形(xing)(xing)關節和卡(ka)(ka)(ka)爪(zhua)(zhua)臂之(zhi)間是剛性聯接，所(suo)以卡(ka)(ka)(ka)盤(pan)卡(ka)(ka)(ka)爪(zhua)(zhua)（三個卡(ka)(ka)(ka)爪(zhua)(zhua)）夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)后，會形(xing)(xing)成(cheng)一個夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)中(zhong)心(xin)，如果卡(ka)(ka)(ka)盤(pan)的夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)中(zhong)心(xin)與(yu)工(gong)件(jian)(jian)和頂尖(jian)形(xing)(xing)成(cheng)的夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)中(zhong)心(xin)不重(zhong)合(he)，工(gong)件(jian)(jian)在(zai)卡(ka)(ka)(ka)盤(pan)夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)后會出現明顯的夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)變形(xing)(xing)，該卡(ka)(ka)(ka)盤(pan)使用前，需要調整(zheng)卡(ka)(ka)(ka)盤(pan)中(zhong)心(xin)與(yu)頂尖(jian)中(zhong)心(xin)重(zhong)合(he)，保證卡(ka)(ka)(ka)盤(pan)夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)后不會出現虛夾(jia)(jia)(jia)(jia)(jia)緊(jin)(jin)的情(qing)況。

圖2　剛性卡盤(pan)結構(gou)

1．卡爪臂 2、10．矩形彈簧 3．球形頂(ding)蓋          4．球形關節

5．油(you)缸拉桿(gan) 6．卡盤中心(xin)拉桿(gan) 7．卡盤本體

8．卡盤后端蓋(gai) 9．定位支撐(cheng)塊 11．頂尖

12．被加工工件 13．卡盤卡爪 14．球(qiu)形支(zhi)撐(cheng)

從圖(tu)1和圖(tu)2卡盤的機構分析(xi)，浮(fu)動卡盤與剛(gang)性卡盤存(cun)在以下(xia)不同(tong)點(dian)。

浮(fu)動卡(ka)盤：如(ru)圖3所示，在夾緊工(gong)件(jian)(jian)(jian)(jian)過程中，由于工(gong)件(jian)(jian)(jian)(jian)毛坯表面(mian)(mian)高低(di)不同(tong)或者毛坯圓度加工(gong)公(gong)差大(da)，會出(chu)現3號(hao)卡(ka)爪(zhua)已接觸到工(gong)件(jian)(jian)(jian)(jian)表面(mian)(mian)而1號(hao)、2號(hao)卡(ka)爪(zhua)還(huan)未接觸到工(gong)件(jian)(jian)(jian)(jian)的(de)情況(kuang)，這時，浮(fu)動卡(ka)盤的(de)浮(fu)動機構起作用，以工(gong)件(jian)(jian)(jian)(jian)表面(mian)(mian)為支撐(cheng)，對(dui)3號(hao)卡(ka)爪(zhua)進行浮(fu)動，只要(yao)浮(fu)動量足夠，1號(hao)、2號(hao)卡(ka)爪(zhua)最終(zhong)會夾緊工(gong)件(jian)(jian)(jian)(jian)，對(dui)工(gong)件(jian)(jian)(jian)(jian)中心幾乎不影響(xiang)。

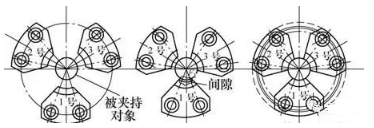

圖(tu)3　浮動卡(ka)盤(pan)卡(ka)爪(zhua)夾緊過程

剛(gang)性卡(ka)盤(pan)(pan)：如圖4所示(shi)，在(zai)夾(jia)緊過程中，如果(guo)卡(ka)盤(pan)(pan)與(yu)工(gong)(gong)件(jian)(jian)同心未調整好，會出現(xian)3號卡(ka)爪接觸(chu)(chu)到了工(gong)(gong)件(jian)(jian)，1號、2號卡(ka)爪還未與(yu)工(gong)(gong)件(jian)(jian)接觸(chu)(chu)的情(qing)況，這時卡(ka)盤(pan)(pan)夾(jia)緊力(li)F1會作用于工(gong)(gong)件(jian)(jian)，力(li)足夠大的情(qing)況下會使(shi)工(gong)(gong)件(jian)(jian)偏移預(yu)定(ding)中心，迫使(shi)工(gong)(gong)件(jian)(jian)移動到卡(ka)盤(pan)(pan)中心處(chu)；卡(ka)盤(pan)(pan)夾(jia)緊力(li)小的情(qing)況下，會出現(xian)個別卡(ka)爪與(yu)工(gong)(gong)件(jian)(jian)不能完全接觸(chu)(chu)的情(qing)況，加(jia)工(gong)(gong)時產生振動。

圖4　剛性卡盤卡爪夾緊(jin)過程

卡(ka)盤(pan)(pan)(pan)使用前的調(diao)整(zheng)要求：剛(gang)性卡(ka)盤(pan)(pan)(pan)在夾(jia)緊后會形成卡(ka)盤(pan)(pan)(pan)自身的夾(jia)持中(zhong)(zhong)心，在使用剛(gang)性卡(ka)盤(pan)(pan)(pan)時，需要調(diao)整(zheng)卡(ka)盤(pan)(pan)(pan)的夾(jia)緊中(zhong)(zhong)心與工(gong)件夾(jia)緊定位中(zhong)(zhong)心重合，如圖5所(suo)示(shi)。

圖5　剛性卡盤中心的調(diao)整

二、兩種卡盤的維護要點

根據以上(shang)結構分析，在卡(ka)(ka)盤(pan)的調整和維護上(shang)建議(yi)遵(zun)循以下原則(ze)：卡(ka)(ka)盤(pan)內(nei)部(bu)(bu)活(huo)動(dong)部(bu)(bu)件的潤滑(hua)(hua)和油脂類定(ding)期更換。卡(ka)(ka)盤(pan)內(nei)部(bu)(bu)活(huo)動(dong)部(bu)(bu)件間(jian)運動(dong)基本是滑(hua)(hua)動(dong)摩擦，需要(yao)根據卡(ka)(ka)盤(pan)維護要(yao)求，加(jia)入和定(ding)期更換指定(ding)牌號(hao)的潤滑(hua)(hua)油／脂。加(jia)入潤滑(hua)(hua)脂時，需要(yao)把前期使用過的潤滑(hua)(hua)脂全部(bu)(bu)擠出(chu)，卡(ka)(ka)盤(pan)夾緊后(hou)再封堵排油口，防止(zhi)卡(ka)(ka)盤(pan)內(nei)部(bu)(bu)腔(qiang)體憋壓。

剛性卡盤(pan)夾緊中(zhong)心(xin)(xin)與工件(jian)中(zhong)心(xin)(xin)定(ding)期檢(jian)查和調(diao)整：剛性卡盤(pan)需要定(ding)期測量卡盤(pan)中(zhong)心(xin)(xin)與工件(jian)主軸中(zhong)心(xin)(xin)是否(fou)一致，夾緊樣件(jian)后，在樣件(jian)靠近(jin)卡盤(pan)時架百分(fen)表，旋轉卡盤(pan)測量跳動，如果(guo)超(chao)出要求范圍(wei)，在高點對應的一個或者兩個卡爪處適(shi)當增加(jia)墊片，重(zhong)復(fu)以(yi)上(shang)步驟，直至(zhi)達到要求。

浮(fu)(fu)(fu)(fu)動(dong)卡(ka)(ka)盤(pan)(pan)浮(fu)(fu)(fu)(fu)動(dong)量(liang)(liang)的(de)(de)(de)定期檢查(cha)（見圖6）。在(zai)(zai)日常(chang)的(de)(de)(de)卡(ka)(ka)盤(pan)(pan)維(wei)護(hu)中，需(xu)要(yao)定期測(ce)(ce)量(liang)(liang)浮(fu)(fu)(fu)(fu)動(dong)卡(ka)(ka)盤(pan)(pan)浮(fu)(fu)(fu)(fu)動(dong)量(liang)(liang)和浮(fu)(fu)(fu)(fu)動(dong)精(jing)度(du)，為后期卡(ka)(ka)盤(pan)(pan)的(de)(de)(de)內部維(wei)護(hu)作(zuo)出指導(dao)意見，浮(fu)(fu)(fu)(fu)動(dong)精(jing)度(du)的(de)(de)(de)測(ce)(ce)量(liang)(liang)方法：卡(ka)(ka)盤(pan)(pan)夾(jia)緊樣(yang)(yang)(yang)件(jian)后，把(ba)需(xu)要(yao)測(ce)(ce)量(liang)(liang)的(de)(de)(de)卡(ka)(ka)爪旋轉到(dao)便(bian)于測(ce)(ce)量(liang)(liang)位置(zhi)，架測(ce)(ce)量(liang)(liang)百分表(biao)（需(xu)要(yao)把(ba)磁(ci)力表(biao)座吸附到(dao)移動(dong)軸上(shang)），標記好測(ce)(ce)量(liang)(liang)點(dian)，作(zuo)為零(ling)點(dian)位置(zhi)。然(ran)后控(kong)制伺服軸移開百分表(biao)，打(da)開卡(ka)(ka)盤(pan)(pan)，在(zai)(zai)需(xu)要(yao)測(ce)(ce)量(liang)(liang)的(de)(de)(de)卡(ka)(ka)爪和樣(yang)(yang)(yang)件(jian)之間(jian)，放置(zhi)厚度(du)是Amm的(de)(de)(de)墊片，卡(ka)(ka)盤(pan)(pan)夾(jia)緊樣(yang)(yang)(yang)件(jian)，移動(dong)百分表(biao)到(dao)所調零(ling)點(dian)的(de)(de)(de)位置(zhi)，確認百分表(biao)壓緊的(de)(de)(de)數據是否為Amm左(zuo)右，如果是，說明(ming)浮(fu)(fu)(fu)(fu)動(dong)精(jing)度(du)良好，如果數據差(cha)別大，說明(ming)卡(ka)(ka)盤(pan)(pan)浮(fu)(fu)(fu)(fu)動(dong)機(ji)構存在(zai)(zai)問題，其他卡(ka)(ka)爪測(ce)(ce)量(liang)(liang)同上(shang)。

圖6　浮(fu)動卡盤浮(fu)動量的檢查

卡(ka)(ka)盤(pan)內(nei)部(bu)密封件(jian)(jian)、墊(dian)片(pian)和(he)(he)彈(dan)簧(huang)等部(bu)件(jian)(jian)的定期(qi)更換：矩形(xing)彈(dan)簧(huang)、卡(ka)(ka)盤(pan)本體(ti)、卡(ka)(ka)盤(pan)后端(duan)蓋、矩形(xing)彈(dan)簧(huang)和(he)(he)球形(xing)支撐中的密封和(he)(he)彈(dan)簧(huang)，需要根(gen)據(ju)使用頻次和(he)(he)上(shang)述檢測結果(guo)，進(jin)行定期(qi)更換，否則會因為疲(pi)勞損壞，導致浮動量和(he)(he)剛性卡(ka)(ka)盤(pan)跳動。

三、總結

通過以(yi)上對卡(ka)(ka)盤(pan)結構(gou)調整和維(wei)護(hu)要點的(de)(de)分析，在(zai)卡(ka)(ka)盤(pan)選型(xing)方面(mian)注意以(yi)下原則：如果被加工(gong)(gong)部(bu)(bu)件的(de)(de)卡(ka)(ka)盤(pan)夾持(chi)部(bu)(bu)位為(wei)毛坯(pi)面(mian)，優先(xian)選擇浮動卡(ka)(ka)盤(pan)，而剛(gang)性(xing)卡(ka)(ka)盤(pan)應用在(zai)被加工(gong)(gong)部(bu)(bu)件的(de)(de)卡(ka)(ka)盤(pan)夾持(chi)面(mian)為(wei)粗、半精／精加工(gong)(gong)后的(de)(de)面(mian)。遵循以(yi)上基本規律后，具體還要配合不同(tong)工(gong)(gong)況進行精準選擇。

剛(gang)性(xing)卡(ka)盤的(de)(de)(de)(de)選擇：①加(jia)工(gong)工(gong)況的(de)(de)(de)(de)切(qie)削(xue)量大，切(qie)削(xue)力(li)大，被(bei)加(jia)工(gong)工(gong)件夾持、中(zhong)心(xin)(xin)架支撐后，需要較強(qiang)的(de)(de)(de)(de)工(gong)件剛(gang)性(xing)和(he)較大的(de)(de)(de)(de)工(gong)件旋轉(zhuan)驅動力(li)的(de)(de)(de)(de)情況。②無(wu)頂尖等一次(ci)性(xing)定心(xin)(xin)機構，需要卡(ka)盤定心(xin)(xin)的(de)(de)(de)(de)設(she)計時。

浮動(dong)(dong)卡盤選擇(ze)：①對(dui)工件(jian)主(zhu)軸的定(ding)心要求(qiu)高，卡盤夾持后利用自身的浮動(dong)(dong)不打亂工件(jian)主(zhu)軸的一次定(ding)心。②切削量不大(da)，僅需要驅動(dong)(dong)工件(jian)主(zhu)軸旋(xuan)轉和增加(jia)工件(jian)剛性(xing)的情況(kuang)。

以上(shang)說明了浮動(dong)和(he)(he)(he)剛(gang)性(xing)卡盤的結構區別、維(wei)護(hu)和(he)(he)(he)選(xuan)型要(yao)求，對于卡盤相關(guan)的使用(yong)和(he)(he)(he)維(wei)護(hu)有一定幫(bang)助。如果需(xu)要(yao)更深層次(ci)的理解和(he)(he)(he)靈活運用(yong)，需(xu)要(yao)不斷地在現(xian)場使用(yong)和(he)(he)(he)維(wei)護(hu)中總結經驗。
