齒輪加工的方案總是在不(bu)斷的推陳出新，這(zhe)次(ci)我們(men)又發(fa)現了不(bu)少值得一看的案例(li)，從(cong)整體磨削、到大(da)型工件夾持(chi)，都有所涉及，一起(qi)來看看：
Part．1 齒輪加工整體思路
齒(chi)輪磨削作為(wei)加工流程中(zhong)的(de)(de)重要工序(xu)，不同(tong)類型的(de)(de)齒(chi)輪都(dou)可能面(mian)臨著不同(tong)的(de)(de)加工選擇。

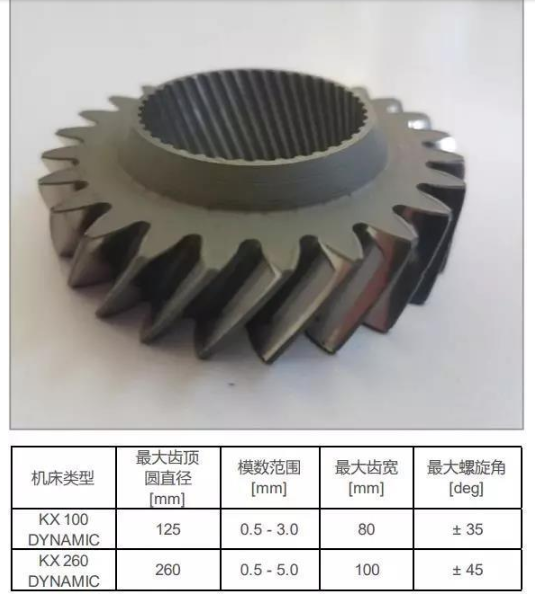

汽車檔位齒輪
加(jia)工(gong)(gong)思(si)路(lu)：使用可修整刀具(ju)進(jin)(jin)行展(zhan)成磨削(xue)，兩個可垂(chui)直移動的工(gong)(gong)件軸(zhou)安裝在可轉動的立柱上；在磨削(xue)加(jia)工(gong)(gong)一個工(gong)(gong)件的同時，另外一個工(gong)(gong)件軸(zhou)將對(dui)加(jia)工(gong)(gong)完的工(gong)(gong)件進(jin)(jin)行下(xia)料，以(yi)及對(dui)一個未加(jia)工(gong)(gong)的工(gong)(gong)件進(jin)(jin)行上料。

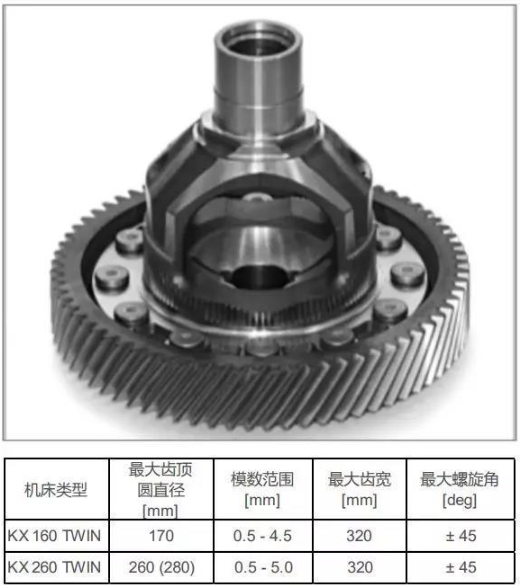

差速齒輪
加工(gong)(gong)思路：同(tong)(tong)樣使用(yong)可修整刀具進行展成磨削，配備兩個(ge)相同(tong)(tong)的工(gong)(gong)件軸，相對(dui)立設置在(zai)旋轉工(gong)(gong)作(zuo)臺(tai)的兩邊(bian)；在(zai)磨削加工(gong)(gong)一個(ge)工(gong)(gong)件的同(tong)(tong)時， 另外一個(ge)工(gong)(gong)件軸可同(tong)(tong)步完(wan)成另一個(ge)工(gong)(gong)件的下料(liao)、上料(liao)以及對(dui)中校準。
重載車齒輪
加工思(si)路：使用(yong)(yong)一體化(hua)的(de)修整裝(zhuang)置和齒(chi)輪測(ce)量系(xi)統，環式(shi)自動(dong)上(shang)料裝(zhuang)置，應(ying)用(yong)(yong)輔助軸實現(xian)砂輪外(wai)徑與(yu)磨削(xue)加工任務的(de)匹(pi)配。
機器人齒輪箱
加工思路：采用可修整刀具進(jin)(jin)行展(zhan)成(cheng)磨削或(huo)免修整 CBN 刀具進(jin)(jin)行成(cheng)型磨削。
齒輪外箱體
加(jia)工思路：簡(jian)化(hua)加(jia)工流程， 使用一次裝夾夾具完(wan)成(cheng)齒(chi)廓(kuo)、內孔和端面的磨削加(jia)工。
高精密齒輪
加工思路：對于航天航空等高精要求(qiu)齒(chi)(chi)輪(lun)，一般(ban)使(shi)用基于模(mo)塊化(hua)設(she)計的磨齒(chi)(chi)機床(chuang)生產，成型(xing)磨削外齒(chi)(chi)齒(chi)(chi)形，帶有齒(chi)(chi)形修整裝置。
Part．2 大型齒輪的夾持思路
普通齒輪(lun)(lun)的(de)夾持方案(an)大(da)家可能都已經比較(jiao)了解，但其實大(da)型齒輪(lun)(lun)的(de)需(xu)求也(ye)不斷(duan)在增長，它的(de)夾持思路應(ying)該是：

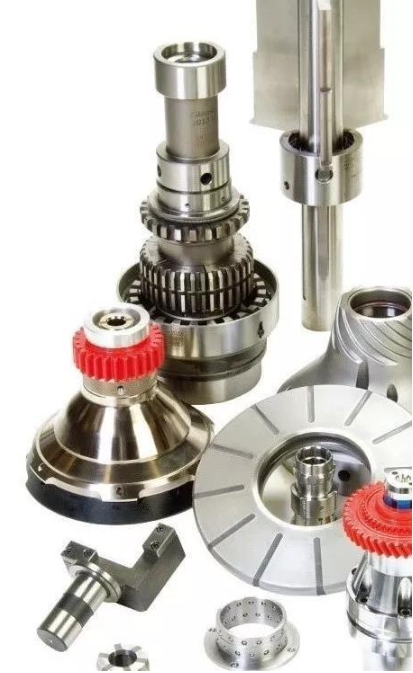

模塊化夾持
模塊化、快換(huan)式(shi)的夾具解決方案(an)對(dui)于幾乎每種齒輪(lun)生產都可以應用，該工(gong)件更(geng)換(huan)速度、可靠性都是進步。而且采(cai)用模塊化概(gai)念，對(dui)零件、硬件的需求甚少，可最大程度地減少對(dui)刀(dao)具的利用。
蝶形膨脹夾具技術
大(da)型齒輪需求(qiu)量(liang)(liang)的(de)增加(jia)表明，重量(liang)(liang)達2噸的(de)孔類零件(jian)的(de)加(jia)工(gong)(gong)的(de)需求(qiu)量(liang)(liang)很大(da)。下面這(zhe)種(zhong)蝶形膨脹夾具按照(zhao)自(zi)動裝料設(she)計，在(zai)大(da)中(zhong)(zhong)批(pi)量(liang)(liang)工(gong)(gong)件(jian)的(de)生(sheng)產中(zhong)(zhong)效益頗佳。蝶形膨脹夾具的(de)關鍵(jian)點在(zai)于(yu)它能夠對(dui)工(gong)(gong)件(jian)進行(xing)自(zi)動定心。
在夾(jia)緊時(shi)，在定心過程完成之前夾(jia)具不會(hui)對工(gong)件施加軸向夾(jia)緊力(li)。這種定心和夾(jia)緊動(dong)作分開可(ke)使得重型(xing)工(gong)件（重量高達(da)2噸）的(de)定心精度誤差＜30 μm。
傳(chuan)統加工(gong)(gong)中(zhong)(zhong)，大型(xing)工(gong)(gong)件的預對(dui)(dui)中(zhong)(zhong)需花費相當(dang)的時(shi)間和精力，操(cao)作人(ren)員用鋁錘慢(man)慢(man)地把工(gong)(gong)件在定(ding)位環上對(dui)(dui)準(zhun)，進行微(wei)小的增(zeng)量調整。蝶形夾(jia)具則相反(fan)，工(gong)(gong)件先在一個墊(dian)環上預對(dui)(dui)中(zhong)(zhong)，并在之后的夾(jia)緊(jin)工(gong)(gong)位自(zi)動(dong)定(ding)心，能夠節省高達70％ 的工(gong)(gong)件換型(xing)時(shi)間。
