眾 所周知，半導體作為最重要的產業之一，每年為全球貢獻近五千億美金的產值，可以毫不夸張的說，半導體技術無處不在。俗話說：巧婦難為無米之炊，硅晶圓作為制造半導體器件和芯片的基本材料，在產業中扮演著舉足輕重的地位，硅是當今最重要、應用最廣泛的半導體材料。
硅是非常常見的物質，如沙子里面就有二氧化硅，但沙子到硅晶體這可是個非常復雜的過程，如沙子要經過提純、高溫整形再到旋轉拉伸……單晶硅是晶圓最初始的狀態，在實際應用中仍不行，還需要制造成晶圓，而且是要求很高的圓圓晶體。在實際的生產中，我們通常將二氧化硅還原成單晶硅，但是這個過程難度很高，因為實際用到的晶圓純度很高，要達到99.999%以上，常用的晶圓生產過程包括硅的純化、純硅制成硅晶棒、制造成電路的石英半導體材料、照相制版、硅材料研磨和拋光、多晶硅融解然后拉出單晶硅晶棒再到最后切割成一片薄薄的晶圓。
常見的硅晶圓生產流程
硅在自(zi)然界中以硅酸鹽或二氧化硅的(de)形式廣泛(fan)存(cun)在于(yu)巖石、砂礫中，硅晶(jing)圓(yuan)的(de)制造有(you)三大步(bu)驟(zou)：硅提煉及(ji)提純、單晶(jing)硅生長、晶(jing)圓(yuan)成型(xing)。
硅(gui)的(de)提純(chun)是第(di)一(yi)道(dao)工(gong)序，需將沙石原(yuan)料放入一(yi)個(ge)溫度超過兩千(qian)攝氏(shi)度的(de)并有碳(tan)源的(de)電弧熔爐中(zhong)，在(zai)高溫下發(fa)生還原(yuan)反(fan)應得(de)到(dao)冶金(jin)級硅(gui)，然后(hou)將粉碎的(de)冶金(jin)級硅(gui)與氣態的(de)氯化氫反(fan)應，生成液態的(de)硅(gui)烷(wan)，然后(hou)通過蒸(zheng)餾(liu)和化學還原(yuan)工(gong)藝，得(de)到(dao)了(le)高純(chun)度的(de)多晶硅(gui)。

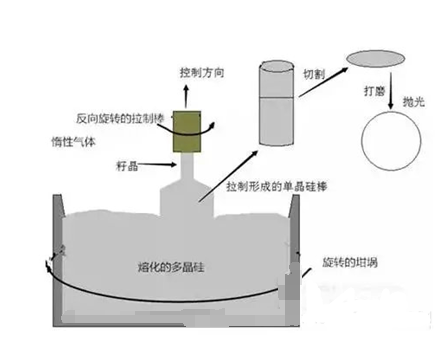

晶(jing)(jing)(jing)(jing)(jing)圓(yuan)(yuan)企業常用(yong)的(de)(de)是直(zhi)(zhi)拉(la)(la)法(fa)，如(ru)上圖所示，高純度(du)的(de)(de)多(duo)晶(jing)(jing)(jing)(jing)(jing)硅(gui)放(fang)在石英(ying)坩堝(guo)中，并用(yong)外面(mian)圍繞(rao)著(zhu)的(de)(de)石墨加熱器(qi)不斷(duan)(duan)加熱，溫度(du)維持(chi)在大約一(yi)千(qian)多(duo)攝氏度(du)，爐中的(de)(de)空氣通(tong)常是惰性氣體，使(shi)多(duo)晶(jing)(jing)(jing)(jing)(jing)硅(gui)熔(rong)化(hua)，同(tong)時(shi)又不會產生(sheng)(sheng)不需要(yao)的(de)(de)化(hua)學反應(ying)。 為了形(xing)成單(dan)晶(jing)(jing)(jing)(jing)(jing)硅(gui)，還需要(yao)控(kong)制(zhi)晶(jing)(jing)(jing)(jing)(jing)體的(de)(de)方(fang)向(xiang)(xiang)，坩堝(guo)帶著(zhu)多(duo)晶(jing)(jing)(jing)(jing)(jing)硅(gui)熔(rong)化(hua)物(wu)在旋轉，把一(yi)顆籽晶(jing)(jing)(jing)(jing)(jing)浸入其(qi)中，并且由拉(la)(la)制(zhi)棒帶著(zhu)籽晶(jing)(jing)(jing)(jing)(jing)作(zuo)反方(fang)向(xiang)(xiang)旋轉，同(tong)時(shi)慢慢地(di)(di)、垂(chui)直(zhi)(zhi)地(di)(di)由硅(gui)熔(rong)化(hua)物(wu)中向(xiang)(xiang)上拉(la)(la)出(chu)。 熔(rong)化(hua)的(de)(de)多(duo)晶(jing)(jing)(jing)(jing)(jing)硅(gui)會粘在籽晶(jing)(jing)(jing)(jing)(jing)的(de)(de)底端(duan)，按籽晶(jing)(jing)(jing)(jing)(jing)晶(jing)(jing)(jing)(jing)(jing)格排列(lie)的(de)(de)方(fang)向(xiang)(xiang)不斷(duan)(duan)地(di)(di)生(sheng)(sheng)長(chang)上去。用(yong)直(zhi)(zhi)拉(la)(la)法(fa)生(sheng)(sheng)長(chang)后(hou)，單(dan)晶(jing)(jing)(jing)(jing)(jing)棒將按適當的(de)(de)尺寸進(jin)行切割，然后(hou)進(jin)行研(yan)磨，再用(yong)化(hua)學機械拋光(guang)工藝(yi)使(shi)其(qi)至(zhi)少(shao)一(yi)面(mian)光(guang)滑如(ru)鏡(jing)，這時(shi)候晶(jing)(jing)(jing)(jing)(jing)圓(yuan)(yuan)片(pian)就制(zhi)造完成了。 晶(jing)(jing)(jing)(jing)(jing)圓(yuan)(yuan)制(zhi)造廠把這些(xie)多(duo)晶(jing)(jing)(jing)(jing)(jing)硅(gui)融解(jie)，再在融液里種入籽晶(jing)(jing)(jing)(jing)(jing)，然后(hou)將其(qi)慢慢拉(la)(la)出(chu)，以形(xing)成圓(yuan)(yuan)柱(zhu)狀的(de)(de)單(dan)晶(jing)(jing)(jing)(jing)(jing)硅(gui)晶(jing)(jing)(jing)(jing)(jing)棒，由于(yu)硅(gui)晶(jing)(jing)(jing)(jing)(jing)棒是由一(yi)顆晶(jing)(jing)(jing)(jing)(jing)面(mian)取向(xiang)(xiang)確定的(de)(de)籽晶(jing)(jing)(jing)(jing)(jing)在熔(rong)融態的(de)(de)硅(gui)原料(liao)中逐漸生(sheng)(sheng)成。
完成了上述兩道工藝， 硅晶棒再經過切段，滾磨，切片，倒角，拋光，激光刻，包裝后，即成為集成電路工廠的基本原料——硅晶圓片，這就是“晶圓”。
在現實中，經常會聽到人們講幾寸晶圓廠，它是說生產單片晶圓的尺寸。一般情況下，硅晶圓直徑越大，代表晶圓廠技術實力越強，如中芯國際以12寸晶圓為主，臺積電的8寸晶圓等。為了將電晶體與導線尺寸縮小，可以將幾片晶圓制作在同一片晶圓上，制作出更多的硅晶粒，但是硅晶圓生產最關鍵的參數就是良品率，這是晶圓廠的核心技術參數，它與硅晶圓生產設備的質量密不可分。
制造一顆硅晶圓需要的半導體設備
制作一顆硅晶圓需要的半導體設備大致有十個，它們分別是單晶爐、氣相外延爐、氧化爐、磁控濺射臺、化學機械拋光機、光刻機、離子注入機、引線鍵合機、晶圓劃片機、晶圓減薄機，其實光刻機只是九牛一毛。
1、 單晶爐
單晶爐是一種在惰性氣體（氮氣、氦氣為主）環境中，用石墨加熱器將多晶硅等多晶材料熔化，用直拉法生長無錯位單晶硅的設備。在實際生產單晶硅過程中，它扮演著控制硅晶體的溫度和質量的關鍵作用。
由于單晶直徑在生長過程中可受到溫度、提拉速度與轉速、坩堝跟蹤速度、保護氣體流速等因素影響，其中生產的溫度主要決定能否成晶，而速度將直接影響到晶體的內在質量，而這種影響卻只能在單晶拉出后通過檢測才能獲知，單晶爐主要控制的方面包括晶體直徑、硅功率控制、泄漏率和氬氣質量等。
2、 氣相外延爐
氣相外延爐主要是為硅的氣相外延生長提供特定的工藝環境，實現在單晶上生長與單晶晶相具有對應關系的薄層晶體。外延生長是指在單晶襯底（基片）上生長一層有一定要求的、與襯底晶向相同的單晶層，猶如原來的晶體向外延伸了一段，為了制造高頻大功率器件，需要減小集電極串聯電阻，又要求材料能耐高壓和大電流，因此需要在低阻值襯底上生長一層薄的高阻外延層。
氣相外延爐能夠為單晶沉底實現功能化做基礎準備，氣相外延即化學氣相沉積的一種特殊工藝，其生長薄層的晶體結構是單晶襯底的延續，而且與襯底的晶向保持對應的關系。
3、 氧化爐
硅與含有氧化物質的氣體，例如水汽和氧氣在高溫下進行化學反應，而在硅片表面產生一層致密的二氧化硅薄膜，這是硅平面技術中一項重要的工藝。氧化爐的主要功能是為硅等半導體材料進行氧化處理，提供要求的氧化氛圍，實現半導體預期設計的氧化處理過程，是半導體加工過程的不可缺少的一個環節。
4、 磁控濺射臺
磁控濺射是物理氣相沉積的一種，一般的濺射法可被用于制備半導體等材料，且具有設備簡單、易于控制、鍍膜面積大和附著力強等優點。在硅晶圓生產過程中，通過二極濺射中一個平行于靶表面的封閉磁場，和靶表面上形成的正交電磁場，把二次電子束縛在靶表面特定區域，實現高離子密度和高能量的電離，把靶原子或分子高速率濺射沉積在基片上形成薄膜。
5、 化學機械拋光機
一種進行化學機械研磨的機器，在硅晶圓制造中，隨著制程技術的升級、導線與柵極尺寸的縮小，光刻技術對晶圓表面的平坦程度的要求越來越高，IBM公司于1985年發展CMOS產品引入，并在1990年成功應用于64MB的DRAM生產中，1995年以后，CMP技術得到了快速發展，大量應用于半導體產業。
化學機械研磨亦稱為化學機械拋光，其原理是化學腐蝕作用和機械去除作用相結合的加工技術，是目前機械加工中唯一可以實現表面全局平坦化的技術。在實際制造中，它主要的作用是通過機械研磨和化學液體溶解“腐蝕”的綜合作用，對被研磨體（半導體）進行研磨拋光。
6、 光刻機
又名掩模對準曝光機、曝光系統、光刻系統等，常用的光刻機是掩膜對準光刻，一般的光刻工藝要經歷硅片表面清洗烘干、涂底、旋涂光刻膠、軟烘、對準曝光、后烘、顯影、硬烘、刻蝕等工序。在硅片表面勻膠，然后將掩模版上的圖形轉移光刻膠上的過程將器件或電路結構臨時“復制”到硅片上的過程。
7、 離子注入機
它是高壓小型加速器中的一種，應用數量最多。它是由離子源得到所需要的離子，經過加速得到幾百千電子伏能量的離子束流，用做半導體材料、大規模集成電路和器件的離子注入，還用于金屬材料表面改性和制膜等 。
在進行硅生產工藝里面，需要用到離子注入機對半導體表面附近區域進行摻雜，離子注入機是集成電路制造前工序中的關鍵設備，離子注入是對半導體表面附近區域進行摻雜的技術目的是改變半導體的載流子濃度和導電類型，離子注入與常規熱摻雜工藝相比可對注入劑量角度和深度等方面進行精確的控制，克服了常規工藝的限制，降低了成本和功耗。
8、 引線鍵合機
它的主要作用是把半導體芯片上的Pad與管腳上的Pad，用導電金屬線（金絲）鏈接起來。引線鍵合是一種使用細金屬線，利用熱、壓力、超聲波能量為使金屬引線與基板焊盤緊密焊合，實現芯片與基板間的電氣互連和芯片間的信息互通。在理想控制條件下，引線和基板間會發生電子共享或原子的相互擴散，從而使兩種金屬間實現原子量級上的鍵合。
9、 晶圓劃片機
因為在制造硅晶圓的時候，往往是一整大片的晶圓，需要對它進行劃片和處理，這時候晶圓劃片機的價值就體現出了。之所以晶圓需要變換尺寸，是為了制作更復雜的集成電路。
10、 晶圓減薄機
在硅晶圓制造中，對晶片的尺寸精度、幾何精度、表面潔凈度以及表面微晶格結構提出很高要求，因此在幾百道工藝流程中，不可采用較薄的晶片，只能采用一定厚度的晶片在工藝過程中傳遞、流片。晶圓減薄，是在制作集成電路中的晶圓體減小尺寸，為了制作更復雜的集成電路。在集成電路封裝前，需要對晶片背面多余的基體材料去除一定的厚度，這一工藝需要的裝備就是晶片減薄機。
當(dang)然了(le)(le)，在(zai)實(shi)際的生(sheng)產(chan)(chan)過程中(zhong)(zhong)，硅晶圓制造需要的設備遠遠不止這些。之所以(yi)光(guang)刻機(ji)的關注度超越了(le)(le)其它半導體設備，這是(shi)(shi)由(you)于它的技(ji)(ji)術(shu)難(nan)度是(shi)(shi)最高的，目前(qian)僅有(you)荷蘭和美(mei)國(guo)等少數國(guo)家(jia)擁有(you)核心技(ji)(ji)術(shu)。近(jin)年(nian)來，國(guo)內(nei)的企業不斷(duan)(duan)取(qu)得(de)(de)突破，在(zai)光(guang)刻機(ji)技(ji)(ji)術(shu)上也(ye)取(qu)得(de)(de)了(le)(le)不錯的成績，前(qian)不久，國(guo)產(chan)(chan)首臺(tai)超分(fen)辨(bian)光(guang)刻機(ji)被研(yan)制出來，一時間振(zhen)奮了(le)(le)國(guo)人，隨著中(zhong)(zhong)國(guo)自主研(yan)發的技(ji)(ji)術(shu)不斷(duan)(duan)取(qu)得(de)(de)進步，未(wei)來中(zhong)(zhong)國(guo)自己生(sheng)產(chan)(chan)的晶圓也(ye)將不斷(duan)(duan)問世。
